Los entramados horizontales, reciban o no cargas, contribuyen a rigidizar las construcciones ejecutadas con el sistema woodframe, componiendo un conjunto estructural junto con los entramados horizontales que descarga finalmente el edificio sobre el terreno a través de su cimentación.

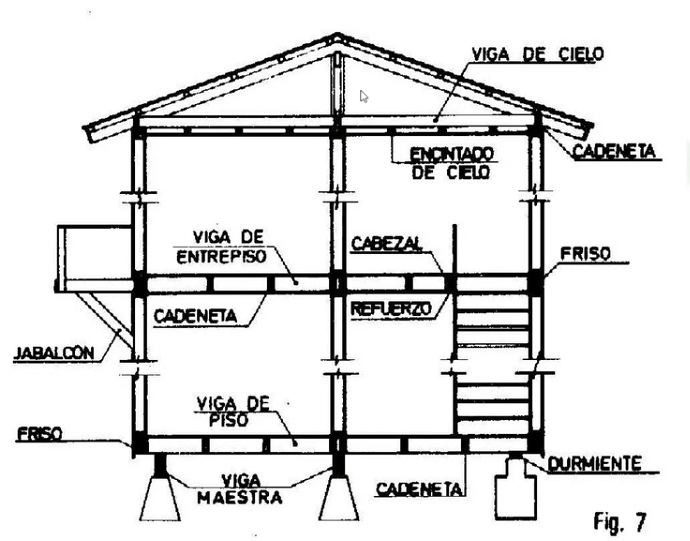

Elementos de los entramados horizontales
Veamos brevemente algunos de los principales elementos de los bastidores que constituyen los entramados horizontales del sistema woodframe:
Vigas:
- Son los elementos resistentes de pisos y cielosrrasos
- Su sección viene determinada por la separación entre ellas, las cargas y el material
- Su fijación puede realizarse con clavos, tornillos o anclajes metálicos
- Es fundamental evitar su contacto con la humedad procedente del terreno por capilaridad o por salpicaduras.
Cadenetas, crucetas y frisos:
- Arriostran horizontalmente los entramados
- Puedes colocarse alineadas entre sí o con muy ligeros desfases
- Pueden revestirse tanto superior como inferiormente
Riostras, zunchos y entablonados:
- Son elementos de rigidización adicionales que dotan al entramado de hiperestaticidad
- Las riostras se sitúan preferentemente en el perímetro del entramado
- Los zunchos arriostran linealmente el conjunto del entramado
- El entablonado se coloca diagonalmente solidarizando vigas y cadenetas (alternativamente puedes usarse tableros clavados o atornillados).
Detalles constructivos
Asegurar la continuidad de la transmisión de esfuerzos a través del conjunto y el mantenimiento de las tensiones estructurales dentro de los admisibles para la capacidad resistente de la madera son, junto con preservar la madera de patologías que mermen esta capacidad, las claves para el diseño de los detalles constructivos.
Estas son algunas de los aspectos a los que debe prestarse más atención:
Ventilación:
- Es clave para el mantenimiento de la humedad de la madera dentro de los márgenes de seguridad
- Hay que asegurar la ventilación de los entramados de pisos a través de la cimentación
Protección constructiva frente a la humedad:
- Los revestimientos exteriores deben desaguar lo más rápidamente posible y hacerlo lejos de otros elementos de madera
- Los voladizos, comvenientemente anclados a los entramados de pisos, pueden formar parte de las medidas constructivas de protección frente a la humedad

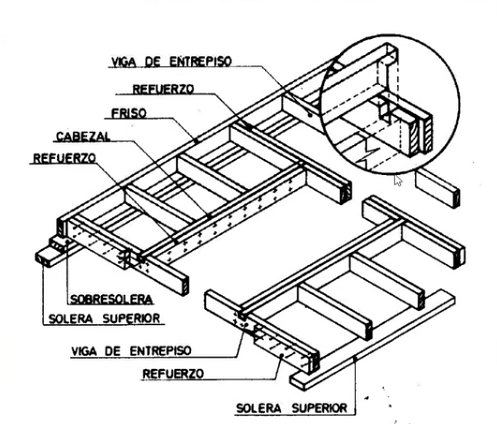

Refuerzos:
- El reparto de cargas y la configuración particular pueden aconsejar el uso de piezas de refuerzo para doblar vigas o cabezales
Empalmes:
- Los ensambles artesanales han dejado paso a conectores y placas (encastradas o sobrepuestas) que son atornillados
- Es clave la ubicación y distancia entre clavos o tornillos en los nudos para repartir solidariamente el esfuerzo sin debilitar la sección de madera disponible
